費思汽車中央控制盒測試系統(多路繼電器和熔斷器測試)

系統說明；

本測試系統主要基于費思FT系列可編程直流電子負載陣列，費思汽車中央控制盒測試系統軟件，費思直流開關電源組成，費思通訊控制系統組成。測試系統可對控制盒進行整體性能和穩定性測試。

測試系統是費思專為結合費思電子負載組成自動測試系統而設計，其可充分利用費思可編程電子負載的超強測試功能，從而實現對被測產品的電流、電壓、電阻、功率、時間等各參數進行精確測試記錄。其特點包括：長時間測試可靠，方便自動測試設置組合、維護，抗干擾能力強，測試精度高，電壓基本精度0.05%，電流基本精度0.1%。

費思汽車電器盒測試系統軟件可對控制盒進行整體性能和穩定性測試，測試主要功能內容包括：

1、繼電器耐久測試；

通過設定流過繼電器的電流時序，對繼電器耐久測試，測試項目有：耐久試驗測試，脈沖沖擊等，控制電子負載持續對繼電器拉載，并進行測試分析；各路電子負載的通斷時間及試驗周期可調節設定；

2、熔斷器熔斷過程測試；

通過設定流過熔斷器的電流時序，模擬使用過程，對熔斷器的工作和熔斷過程進行測試，可對保險絲熔斷時間進行記錄分析；

3、熔斷器繼電器電壓電流檢測記錄及性能分析；

對熔斷器繼電器的V/I數據及時間參數進行控制，檢測，記錄，分析，報告。

4、軟件操作功能

軟件具備隨意設定工作路數的界面，操作界面可提供選擇性的設定路數

進行工作狀態、工作時間簡便輸入的操作功能；

可進行計算機自動測試及電子負載面板按鍵手動測試；

脈沖試驗的周期和分段加載時間由計算機設定；

每路電子負載電流的大小和通斷時間由計算機軟件設定；

可連續滿負荷工作，工作回路可任意選擇，虛擬儀表實時顯示每路電流加載過程后保險絲熔斷的時間或其他相關參數；

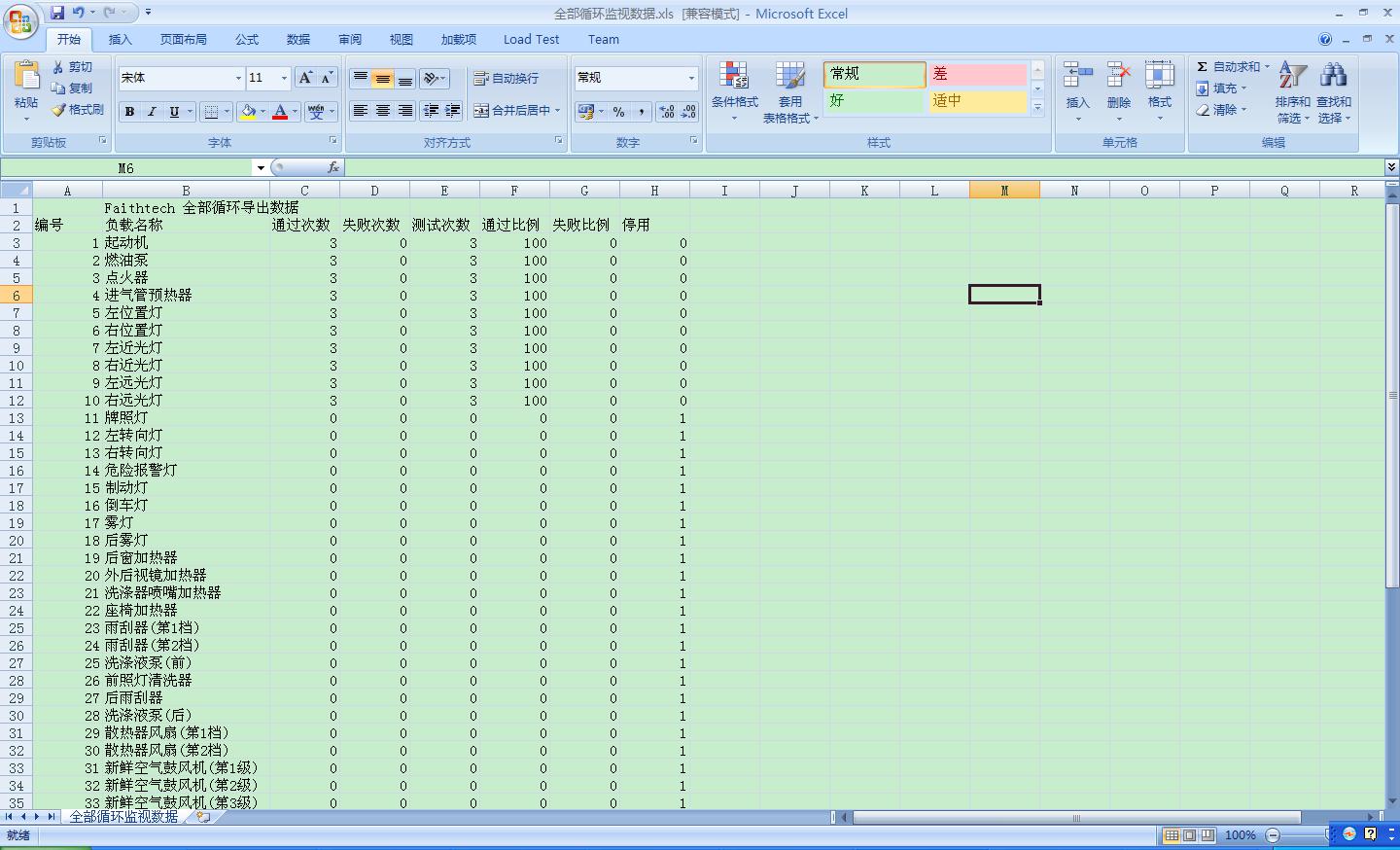

測試數據可報表輸出、保存、打印；

測試軟件采用常用的菜單和快捷工具欄管理模式；

參數

軟件界面示意圖：
