隨著 MEMS 等技術的發展，穿戴設備越發的火熱起來，如何讓穿戴設備的續航能力更加持久，那么針對傳感設備的耗電性能的評價將會尤為看重，如何降低工作電流，如何在更短的時間內，利用更小的功率干更多的活，這將是每個廠家都將面臨的問題。針對這一現狀，我們公司推出下面的解決方案。

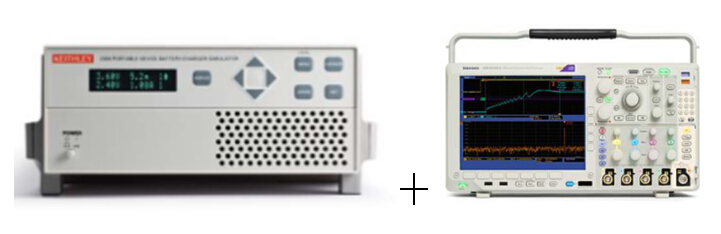

吉時利2308 + 泰克Oscilloscope

穿戴設備測試要求：

1、能夠提供脈沖電流（電流消耗，快速響應）

2、能夠快速響應（從休眠狀態到喚醒狀態，或者負載快速變化均要求電源能夠快速做出響應）

3、能夠測量一定時間內的功耗（移動設備的待機時間）

4、能夠精準觀察到電流脈沖的持續時間（低功耗設備的耗電情況）

5、能夠測量更微弱的待機電流（很多設備待機電流可以達到微安級別）

6、能夠模擬電池的內阻，從而模擬在負載快速變化的時候電壓的瞬變對被測器件的影響

Li Ion  電池    Rint=0.23 Ohms

2308    響應    Rout  可編程  0.23 Ohms

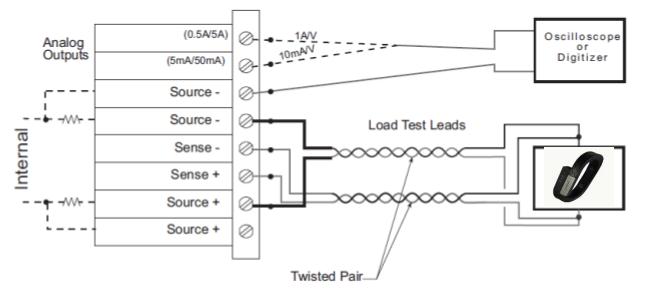

測試連接圖：

1、 如上圖連接測試設備。

2、 設置輸出電壓，按下 SET,可以看見電壓閃動，通過上下和左右方向鍵來設置輸出電壓值，再按下 SET,通過左右和上下方向鍵設置輸出限制電流。

3、 按下 OPERATE 就可以讓儀器輸出了結果：

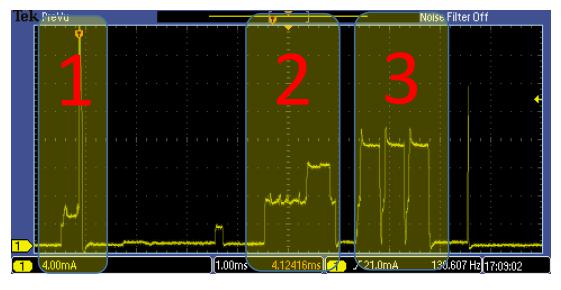

 第一個脈沖即為喚醒啟動電流波形，在第二個陰影區就是傳感器和處理器在工作的時候的電流耗電情況，第三個陰影區就是利用藍牙傳輸數據的時候的耗電情況.從這個上面可以很好地觀察整個的耗電過程。

做通道為模擬電池，可以灌入電流，有通道為充電器，可以對設備進行充電，進而可以測試充電電路的情況。
