金凱博最近在做一個關于泰克示波器的調查，發現很多工程師都不怎么會去最大潛力發揮泰克示波器的作用。最近，泰克和金凱博在示波器集成方面又實現了重大突破，這必須得讓我們更加進一步了解了。

泰克公司日前宣布推出具備“六合一”功能的MDO3000系列混合域示波器。該公司時域業務部總經理Mike Flaherty強調說，“集成式多合一示波器在許多層面都極具吸引力”。除了節省成本，MDO3000還能為工程師節省工作臺空間，利用對多種儀器的相同基本控制來改善可用性，以及確保工程師需要的所有工具都在其眼前。”

作為包括頻譜分析儀、邏輯分析儀、協議分析儀、任意函數發生器和數字萬用表的終極集成示波器，MDO3000能夠取代設計工作臺上的各種昂貴和專用設備，提供對幾乎全部嵌入式設計進行測試和調試所需的各種工具。此外，泰克MDO3000是完全可定制的，使客戶能夠選擇現在和以后需要的功能和性能。

唯一帶有集成頻譜分析儀的示波器

最新研究顯示，逾25%的示波器用戶現在每個星期都要多次使用頻譜分析儀，超過40%的嵌入式設計項目都包括某種形式的無線功能。作為全球唯一帶有集成頻譜分析儀的示波器，工程師現在能夠在同一臺儀器上進行時域和頻域分析。

完全可升級的平臺

在選擇MDO3000系列示波器時，工程師可以從完成其項目需要的最低性能和功能等級的產品起步，然后在需要升級時立即進行現場升級。性能升級包括示波器的模擬帶寬和頻譜分析儀的輸入頻率。功能升級包括添加數字通道、協議分析、任意函數發生或數字伏特計測量。

金凱博這樣看待MDO3000

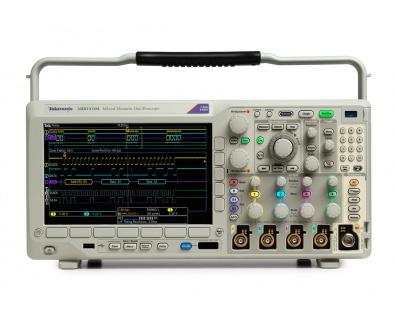

當今集成設計需要集成度與之相當的示波器，如 MDO3000 混合域示波器 (MDO) 系列。 這是一種 6 合 1 示波器之集大成者，集成了一臺頻譜分析儀、一臺任意函數發生器、一臺邏輯分析儀、一臺協議分析儀和一臺數字電壓表/計數器。 MDO3000 系列可以全面定制及全面升級， 它可以現在或在以后需要時增加儀器和性能。

6種儀器、1臺示波器、無限的用途

MDO3000系列示波器有2個或4個帶寬范圍為100 MHz - 1 GHz的模擬輸入通道，16個數字通道（可選）和一個與示波器帶寬（9 kHz至模擬帶寬）相匹配的RF輸入通道。任何機型上的RF輸入頻率均可擴展至3 GHz。

在MSO/DPO3000混合信號示波器系列的基礎上，MDO3000借助新的FastAcq（快速采集）特性，可提供每秒超過280,000個波形的捕獲速率，并將波形顯示在鮮亮的數字熒光顯示屏上，以便用戶輕松發現信號中的罕見異常。超過125種可用觸發組合、自動串行和并行總線分析、創新的Wave Inspector控制及可選的自動功率測量使其特性集更加完善，并確保為每個調試階段提供全面的工具。在增加了9個可選串行協議分析軟件包（I2C、SPI、RS-232、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553及Audio）之后，其功能又進一步得到擴展。

集成的50 MHz AFG功能(可選)速度據稱比競爭產品快兩倍以上，任意波形記錄長度達到競爭產品的八倍。集成數字伏特計（DVM）提供3.5位數 AC RMS、DC或AC+DC RMS電壓測量以及5位數頻率測量。在注冊MDO3000產品時可免費獲得DVM特性。

讓MDO3000更有價值的是，泰克在業內率先提供3.9 pF無源電壓探測的示波器。對于速度更高的應用，1 GHz儀器標配1 GHz無源電壓探頭。這些低電容探頭能夠最小化對被測器件的影響，同時減輕信號失真和把信號“干凈”地傳送至示波器進行測量。
