Detectus 3D EMI電磁輻射掃描機配合使用泰克RSA306B實時便攜式頻譜分析儀。

客戶解決方案總結

挑戰：

Eggtronic公司在對其設計布局的EMI發射行為進行建模以優化設計布局方面面臨挑戰。在電路板上應用正確的去耦電容器的影響嚴格取決于此。這需要大量的建模和重新測試，測試時間也在迅速增長，設計成本也在不斷增加。

解決方案：

Detectus 3D EMI電磁輻射掃描機配合使用泰克RSA306B實時便攜式頻譜分析儀。

效益：

Detectus 3D掃描機允許對電路板電磁輻射進行高分辨率的3D建模；Tektronix RSA306B頻譜分析儀的組合實現了極快的掃描程序，而不會影響頻率掃描范圍和頻率分辨率

設計工程師要解決的一個關鍵問題是洞察其設計的電磁性能，以便遵守符合標準規范，了解輻射和潛在干擾。這對于開關電源設計和AC/DC和DC/DC轉換器尤其適用。

隨著寬帶隙器件的廣泛采用（如GaN和SiC），電源正轉向更快的高壓和大電流開關波形，這些波形在傳導和輻射發射中產生電磁干擾（EMI）。

?      工程師如何將EMI輻射抑制在標準可接受限制值以下？

?      他們如何證明他們的設計技術是有效的？

?      他們如何找到并了解噪聲源（例如，不僅定位噪聲源，而且識別設計板上發生的所有耦合機制）？

?      寄生電容和電流回路將如何改變電路設計圖?

?      工程師如何知道他們的修正是否有效？他們如何證明選擇的去耦電容器的尺寸是正確的？他們如何測試自己設計的電感既有效又不影響電路板的關鍵區域

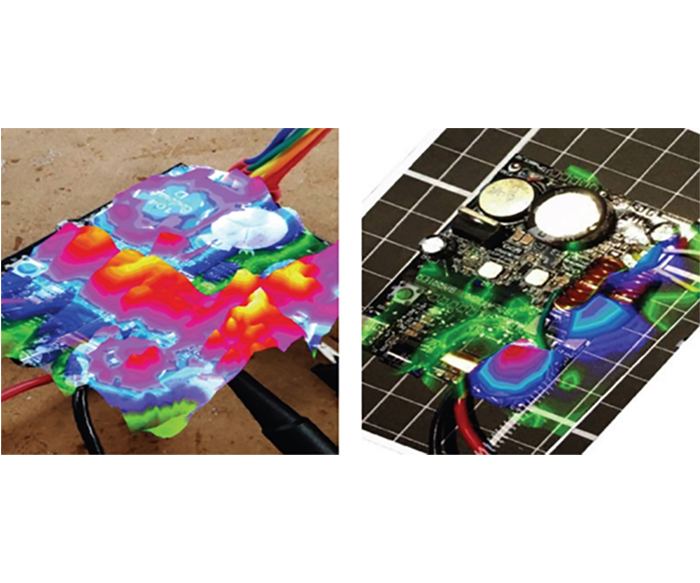

圖1. 從Pendulum EMC掃描儀應用軟件獲得的重疊三維輻射圖

圖2. EMC掃描儀移動近場探頭對貼近被測物表面等距進行3D3D輻射掃描

意大利Eggtronic公司是一家致力于創新電力電子解決方案的高新企業，所有類似企業中的設計工程師每天都要處理這一類問題。

Eggtronic的首席技術官恩里科?丹特(Enrico Dente)表示，EMC是開關電力電子新設計面臨的主要挑戰之一。

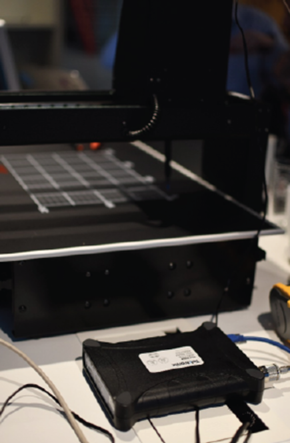

圖3. 泰克RSA306B是處理采集數據的核心頻譜分析系統

“我非常熱衷于使用Pendulum提供的先進3D EMI測量技術來測試我們最新的實驗室原型機。我們測試的電路板是一種隔離的AC-DC變換器，基于Eggtronic的無變壓器專利技術，在MHz頻率以上有效工作，這要歸功于GaN器件和我們專有的電路拓撲結構。通過分析使用EMCEMC電磁兼容3D掃描儀測量分析3D掃描儀測量分析，我們可以深入了解在哪些頻率和哪些位置有EMI干擾，我們可以在EMI排放方面改進產品設計。”

“很明顯，測量工程師很清楚需要進行3D EMC掃描，以便在空間中繪制出電感周圍輻射干擾的區域。3D掃描可以可視化顯示整個輻射路徑的關鍵臨界頻率，并評估使用正確的去耦電容器來消除影響。” 里科?丹特(Enrico Dente)說道。

他們目前使用Pendulum EMC 3D掃描儀掃描儀與Tektronix RSA306B實時便攜式頻譜分析儀相結合的解決方案。

客戶需要以1mm甚至0.1mm的空間分辨率進行重復的掃描測量。根據使用的頻率掃描范圍和分辨率頻率，在一個相對較大的板上運行這些測試是非常耗時的

“如果用普通的頻譜分析儀進行的每一項測試都有持續時間過長的風險。對于電路板的每一點分析，都需要在整個頻譜上完成采集，并將采集的數據傳輸?shù)焦P記本電腦上進行處理，”Enrico Dente說。

“為了避免長時間采集，最好的配套頻譜分析儀是泰克公司的RSA306B頻譜分析儀。該儀器非常靈活，體積小，成本合理，但其真正的優點是實時采集速度快。這允許快速收集數據，以便在合理的時間內進行全面掃描，并在必要時進行重復掃描，以便立即看到我們設計修正的效果。” Enrico Dente說

據Pendulum首席技術官Jan Eriksson介紹，泰克RSA306B可以無縫集成到他們的3D掃描系統中。“即使在要求的分辨率帶寬很小的情況下，它在大頻率范圍內的掃描時也是快速和可靠的。這使得我們的客戶可以在最小化3D掃描的測試時間與任何頻率掃描分辨率方面達到平衡。這也縮短了測量時間，并為分析獲得的數據留出了更多的時間。
