德圖煙氣分析儀 testo 350 藍色版

對水泥生產進行監測和優化

水泥的生產工藝，是以石灰石和粘土為主要原料，經破碎、配料、磨細制成生料，然后喂入水泥窯中煅燒成熟料，再將熟料加適量石膏（有時還摻加混合材料或外加劑）磨細而成。也因此，水泥行業屬于能源密集型產業，排放水平很高，對人類和自然有害。

2019年6月底，中國建筑材料聯合會發布《2019年水泥行業大氣污染防治攻堅戰實施方案》。明確指出水泥行業大氣污染攻堅總目標，對水泥行業三大污染物（顆粒物、二氧化硫、氮氧化物）排放標準制定越來越嚴格，“超低排放”標準已植入水泥行業。所以，運用精確的煙氣檢測儀器是必不可少的。

挑戰

在水泥生產過程中，主要有三個環節需要對發生的排放情況進行監測和分析。

預熱器的窯爐氛圍測試

這是水泥生產的核心環節，原材料穿過旋風塔向下傳遞，在那里來自相反方向的熱空氣會對其進行處理，以驅散CO2。在預熱器出口處，測量溫度約為700 ℃，O2的濃度預計達到 3 Vol. %， CO達到 500 ppm，NO達到 400 ppm。我們推薦對這些參數進行日常測量。

熟料煅燒環節的窯爐氛圍測試

這個環節的平均溫度會達到 1,100 ℃ 至 1,300 ℃。此外，O2 的濃度預計達到2 Vol. %，CO的最大濃度可能達到500 ppm，NO的濃度約為1,000 ppm。可以在旋轉爐的出口處記錄這些數值，這里很容易確定在預熱輸入和預熱出口之間是否存在進氣問題。

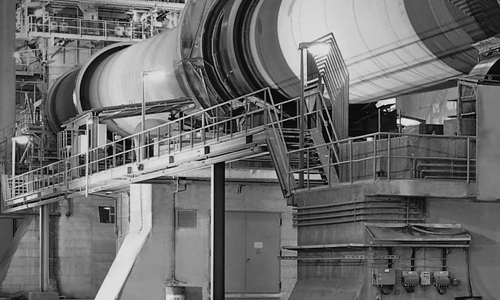

在預熱設備和回轉窯中燒制石粉

熟料生產（煅燒工藝）

環保法規檢測

2019年6月底，中國建筑材料聯合會發布《2019年水泥行業大氣污染防治攻堅戰實施方案》。明確指出水泥行業大氣污染攻堅總目標：

“2019年水泥行業單位產品能耗和污染物排放全面達標，單位產品能耗達到先進值的不低于80%。其中，達到國際領先水平的生產線比例達到30%。污染物在達標排放的基礎上，2+26個城市在2019年底主要污染物排放達到：顆粒物≤10 mg/Nm3；氮氧化物≤100 mg/Nm3；二氧化硫≤ 50 mg/Nm3。京津冀及周邊地區、長三角地區、汾渭平原等區域的水泥企業，在2019年底主要污染物排放達到：顆粒物≤10 mg/Nm3；氮氧化物≤ 200 mg/Nm3；二氧化硫≤50 mg/Nm3。其他地區在2020年底達到特別排放限值。”

為了確保所有的排放都維持在環保法規所規定的限值內，我們需要直接在煙道內對排放進行測量和分析。這也是可以讓相關的負責人及時響應，且一旦超標能夠對相應的過程和設備進行優化的唯一方法。

解決方案

01傳感器配置

德圖testo 350 藍色版的分析箱，可安裝6組分氣體傳感器，且即插即用、無需標定。應用于高耗能行業時，我們建議使用如下傳感器：

? O2傳感器，對廢氣中的氧氣濃度進行測量。

? CO傳感器，可以測量多個不同CO濃度工況的CO值。此外，在化學計量條件導致的高CO濃度情況下也可通過單槽（CO）量程擴展的方法來解決。

? NO傳感器和NO2傳感器，同時配置，準確讀數。如僅配置NO傳感器，則NOX的數值將由NO的濃度和NO2的計算值相加得出，此情況下可能會導致NOX的濃度不準確。故建議同時配置兩個傳感器，輕松監測是否遵循了NOX的限值。

? 新型抗干擾SO2傳感器，不受CO交叉干擾。

02預處理

環保測量標準以及限值法規排放是基于干態值（干燥煙氣中的固定污染源排放濃度），德圖的帕爾貼氣體預處理器以及蠕動泵用來冷卻煙氣，并將水抽除，符合國家標準。

03 1200℃工業采樣探針

帶熱電偶的工業采樣探針耐溫高達1,200 ℃，并帶有內置顆粒物過濾器，是對水泥工業進行測量的基本配置。

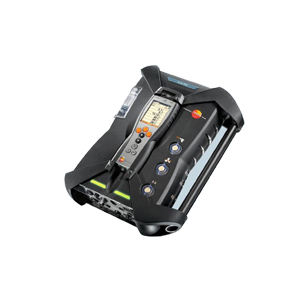

04操作便捷

德圖 testo 350 藍色版包含手操器和分析箱兩大部分。手操器是 testo 350 藍色版的顯示和控制設備，可以從設備上移除下來。手操器擁有彩色圖形顯示屏，測量值會清晰地顯示在上面。所有的測量技術都裝載在分析箱內。分析箱自帶內存，測量數據可以從分析箱傳輸到手操器中。如有需要，幾個分析箱可同時連接至一個手操器進行控制。

作為手操器的替代選項，用戶也可使用電腦或者筆記本進行操控。在經過程序化后，分析箱可以獨立執行測量和數據存儲的工作。這將大大提升您日常測量工作的效率。所有的測量數據可以先存儲在儀器中，然后傳輸至電腦進行保存和存檔。僅需使用testo EasyEmission 軟件即可，該軟件非常實用。所有的測量數據也可以在現場就直接打印出來。

05設計可靠

儀器擁有堅固的外殼，集成了防撞保護。由于設計堅固，基本可以避免因為儀器臟污所導致的設備停機。封閉的腔室可以保護儀器內部不受環境臟污的影響。
