多功能和模塊化的FDA-301可以將正弦參考頻率和時間同步信號（1-pps和未調制的IRIG）從中央源分配到多達18個遠程站點（點對多點）。此外，它還可以分發串行時間消息（NMEA或用戶定義的代碼）和電信同步信號（E1 / T1時鐘/數據）

小型低成本DA-36可將正弦參考頻率分配到1個遠程站點（點對點），是一款出色的電光轉換器或光電轉換器。

DA-36可以直接與FDA-301接口，而FDA-301可以成為當前DA-36（或傳統DA-35）網絡的直接替代品。可以使用DA-36和FDA-301的混合設計分配系統，例如僅分配到一個遠程站點（DA-36），具有幾個本地用戶（FDA-301）。

兩種型號都使用同軸電纜進行本地分配，使用光纖進行遠程分配，因為光纖提供以下優勢：

?     參考頻率分布可達2 km。

?     電隔離，消除接地電流回路問題。

?     低損耗分布、無串擾、無電磁噪聲和干擾拾取。

?     易于安裝，靈活、輕便，可使用小直徑光纖。

FDA-301點對多點分配放大器－－-用于參考頻率和時間同步信號

概述

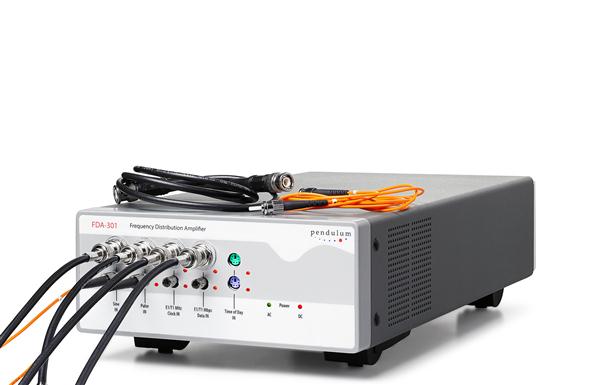

時間和頻率分布放大器FDA-301是一種用途廣泛的光纖和同軸分配放大器，設計用于將各種信號類型從中央頻率標準和/或中央定時源分配到多個遠程接收點。它采用模塊化輸出設計，后部有三個輸出模塊插槽，可從一個單元提供多達18個光纖連接或12個同軸連接。它通過光纖或同軸電纜提供窄帶正弦參考頻率分布，抖動*小，專為100 kHz至100 MHz之間的參考信號而設計。默認頻率為10 MHz。正弦分布是完全模擬的，不使用可能引入抖動或漂移的PLL或其他類型的頻率恢復電路。信號在窄帶高Q濾波器中濾波，從而極大地抑制了噪聲和失真。

FDA-301還通過脈沖輸入/輸出提供時間同步信號分配。例如1-pps和未調制的IRIG時間碼（DCLS）。脈沖分配是寬帶的，允許任何脈沖輸入信號高達1 MHz。

此外，FDA-301具有用于分配串行（RS232）時間消息（NMEA或用戶定義）的單獨輸入，其與1-pps脈沖分布一起將分配精確的時間尺度。

根據ITU-T建議書G.703，還有用于分配E1/T1時鐘和數據信號的專用輸入，2.048或1.544 MHz/Mbps。

10 MHz正弦輸入是標準輸入，其他輸入可選。所有輸入均為雙通道，采用主從式配置，如果主站設備發生故障，則自動切換，提供故障安全輸入源冗余。

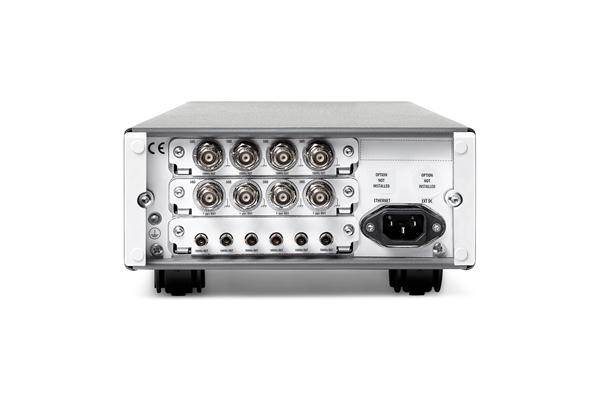

FDA-301有3個輸出插槽，用于各種可選輸出模塊。所有同軸和T.o.D.輸出模塊都有4個連接器。所有光纖輸出模塊都有6個連接器。還提供外部直流電源選項，以提供電源冗余。

系統結構

FDA-301適用于任何瑞典Pendulum標準（GPS-12R，6688/89，GPS-88/89），任何Fluke頻率標準（908/909,910,910R）以及Orolia/Spectracom配合使用。它還可以與所有其他品牌合作，產生正弦波參考，幅度在0.2到2 Vrms之間。

FDA-301將接受產生TTL或CMOS 5V信號的所有脈沖源，例如所有Pendulum，Fluke和Orolia/Spectracom時鐘的1 pps輸出。

主要規格

?     分配參考頻率（默認為10 MHz）

?     分配1-pps，IRIG（DCLS）和串行T.o.D.

?     分配E1/T1同步信號（時鐘/數據）

?     光纖和同軸電纜分配

?     模塊化輸出：高達18光纖連接/12同軸電纜連接

?     具有自動轉換功能的輸入信號冗余
