FT66100A系列多通道電子負載是費思新一代多通道可編程直流電子負載，其配置的8英寸彩色屏幕，能夠同時顯示6個通道的工作內容，并根據通道數量， 自適應調整最佳顯示界面。本負載提供豐富的測試功能， 適用于各種直流電源、電池、充電器、LED驅動器或相關設備的測試， 其中既包含CC、CV、CR和CP等基本的測試模式， 還提供了LED測試模式及動態測試功能，動態頻率可達20KHz。FT66100A采用主機和模組一拖多的結構， 非常適合組建電源測試平臺， 能為您的設計和測試提供多種解決方案， 配合費思強大的上位機軟件， 無疑是您測試中的最佳助手。
FT66100A系列多通道電子負載：
l 8寸彩色顯示屏，可同時顯示6通道數據及設定參數，自適應屏幕顯示，支持中/英/繁語言顯示。
l 5位數據顯示，0.05%精確度，20kHz動態頻率。
l 恒流，恒壓，恒阻，恒功率和LED五種功能。
l 支持快速調用，數字鍵可任意調用已保存設置，測試便利。支持自動測試，負載自動完成測試過程，并給出測試果。
l 支持OCP測試，自動尋找過流保護點，記錄最大電流及最大功率值并產生結果判斷。
l 功能性上位機軟件，集成了常用功能，一鍵完成測試，記錄曲線，
l 圖像數據。
l 兩種短路狀態，切換和延時，確保被測電源的安全性。完善的硬件軟件保護，全面的對內對外保護。
l 模擬容性感性負載，控制電池充電，放電狀態。
l RS232/LAN（選）/GPIB（選）通訊口，標準SCPI指令集，方便搭建測試系統。
主機和模組
FT66100A系列多通道電子負載主機共設有6個模組安裝位 ，模組功率300W或600W，模組電流最大到120A、電壓最大到500V，主機可搭載6個300W模組或3個600W模組。主機可單獨控制任意模組，也可同步控制多個模組。每個模組具備兩個測試輸入端子（正、負極）及遠端感應端子（SENSE）。
FT66103A 80V/60A/300W 1個模組位
FT66105A 500V/10A/300W 1個模組位
FT66106A 80V/120A/600W 2個模組位
FT66108A 500V/20A/600W 2個模組位
GPIB通訊口 選配
程式功能(編程功能)
FT66100A系列多通道電子負載的程式功能，可以幫助完成復雜負載變化過程（序列），也可完成生產線的自動測試。并且程式功能的前10步支持快速調用。
自動測試功能：編輯好測試參數以后，客戶只要按ON/OFF鍵，或者按一個觸發開關， 負載自動完成測試流程， 自動形成判斷結果。如果PASS則顯示PASS，如果FAIL，會彈出一個表格，顯示出哪個通道的第幾個項目不合格。
快速調用：負載支持把常用功能保存到數字鍵里邊，需要的時候直接按數字鍵即可完整調用設置參數，不用重新設定，非常適合測試或者調試使用。
動態（瞬態）功能
FT66100A負載提供動態（瞬態）功能，可根據設定在兩個參數間周期切換，且可設置切換斜率，此功能常用于測試電源瞬間特性，動態模式更可提供高達20KHz的動態頻率，讓你的測試得心應手。
LED功能

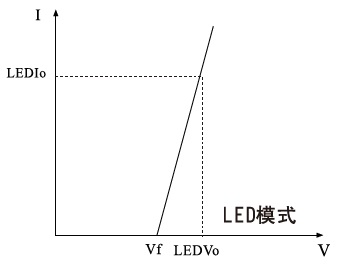

費思對于負載應用于LED驅動測試做了多項改進， 對FT66100的恒壓功能進行了修正，使其更接近于LED的工作特性曲線，為了適應各種不同方案的恒流源設計了恒壓3種速度可調， 以便于LED驅動測試帶載能力范圍。附帶FT66100的LED功能， 是通過設置LED燈具的工作電壓、工作電流和導通電壓，來確定負載的導通曲線，從而模擬某一個具體的燈具來對LED驅動進行驗證。
應用（APPLY）模式
FT66100A負載提供多種應用模式以適應特殊情況下的測試，具體包括四種模式：

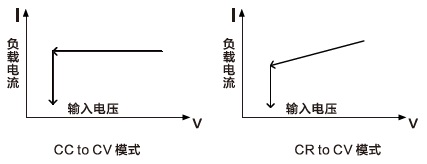

感性負載模擬（CC Rise)、容性負載模擬（CV Rise)、恒電流轉恒電壓
(CC To CV)及恒電阻轉恒電壓模式(CR To CV)。

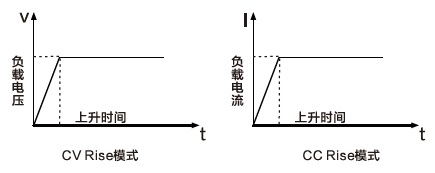

恒電壓軟啟動模式，等效于一個容性負載，其模擬電容的大小與軟啟動的上升時間成正比。恒電流軟啟動模式， 等效于一個感性負載，其模擬電感的大小與軟啟動的上升時間成正比。
OCP測試功能
FT66100A的OCP功能，自動尋找過流保護點，停止并記錄最大電流值， 保護點的電壓值及最大功率值。并且可以設定上下限， 負載自行產生判斷。
定態模式應用
恒電流（CC）、恒電壓（CV）、恒電阻（CR）、恒功率（CP）。
恒電流模式：電源負載跳變測試；電池充放電及壽命測試；燃料電池測試；直流電機帶載電路測試。
恒電壓模式：手機充電器測試；Fold Back電源的電流限制測試；燃料電池測試；電流源測試。
恒電阻模式：通信電源的緩開機測試；LED驅動器測試；汽車溫度控制器的帶載電路測試。
恒功率模式：恒功率電源測試；電池容量及電池壽命測試。
SCPI與遠程控制
FT66100A負載支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能，這為智能化測試平臺的組建和用戶的二次開發提供了方便。FT66100A負載通過RS232與GPIB接口可輕松實現遠程控制。
訂購信息
FT66100A：電子負載主機
FT66103A：電子負載模組60A/80V/300W
FT66105A：電子負載模組10A/500V/300W
FT66106A：電子負載模組120A/80V/600W
FT66108A：電子負載模組20A/500V/600W
FT661000A：FT66100A用GPIB接口
FT661001A：FT66100A用LAN接口
